Tunar o Amiga
As modificações que se instalam hoje num Amiga, e o que convém saber antes.
Disquetes em cartão USB, HDMI, mais memória e aceleradoras feitas nesta década: o que existe para o teu Amiga, quem o faz e em que modelos entra.
- 27
- 8
- 52
Porquê tunar hoje
Um Amiga com quase quarenta anos tem três inimigos: disquetes que já não leem, discos rígidos mecânicos com décadas de uso e um sinal de vídeo que muitos ecrãs de hoje não aceitam. Quase todas as modificações modernas atacam um destes problemas, e muitas são projetos abertos, feitos por entusiastas e publicados com esquemas e código.
Nas disquetes, um Gotek com o firmware FlashFloppy troca a unidade por uma pen USB cheia de imagens de disco, sem depender de suportes magnéticos degradados [22]. No disco, um cartão CompactFlash no IDE do A600 ou do A1200 dá um sistema sem peças móveis [25]. No vídeo, há soluções que leem os dados digitais diretamente do chip Denise e os passam para HDMI, píxel a píxel [33].
Depois vêm as melhorias que o Amiga nunca teve de fábrica: mais chip RAM no A500 [17], aceleradoras com 68030 ou 68060 verdadeiros [13] [11], ou com o processador emulado num Raspberry Pi [1], rede [45] e gráficos de alta resolução [50].
Não é preciso fazer tudo. Para jogar os clássicos, um A500 de série com um Gotek e uma boa imagem chega e sobra. As aceleradoras fazem mais sentido para quem quer correr aplicações, demos AGA ou um Workbench moderno.
Original ou modificado
Antes de pegar no ferro de soldar, pergunta a ti próprio o que queres da máquina daqui a dez anos. Um Amiga original e bem conservado é uma peça de coleção; um Amiga cheio de fios soldados e cortes nas pistas é outra coisa, mesmo que funcione melhor.
A boa notícia é que a maior parte das modificações desta página são reversíveis. As aceleradoras do A500 entram no soquete do processador [1] [15], as do A1200 na ranhura do alçapão [13] [7], os adaptadores de vídeo entre o chip Denise e o seu soquete [33], e a ACA500plus liga-se por fora, na porta de expansão lateral, sem abrir o computador [26] [27]. Tira-se a placa e a máquina volta ao que era.
Outras não se desfazem sem marca: cortar a pista do jumper JP2 para ter 1 MB de chip RAM num A500 [18], furar a caixa para uma saída HDMI [33] ou soldar chips de memória na placa-mãe [19]. Na ficha de cada modificação indicamos se é reversível.
Um conselho simples: guarda tudo o que tirares, da unidade de disquetes original ao chip de Kickstart, num saco antiestático com uma etiqueta. Se um dia quiseres vender a máquina, ou voltar atrás, vais agradecer.
Mais rápido não quer dizer melhor: muitos jogos foram feitos para um A500 de série.
Por onde começar
Primeiro, a saúde da máquina. Não vale a pena meter uma aceleradora num Amiga com condensadores a verter ou memória avariada. O DiagROM, uma ROM de diagnóstico gratuita que se põe no lugar do Kickstart, testa a memória, a unidade de disquetes, os CIA, as interrupções e o relógio, e envia os resultados também pela porta série [41] [42].
Depois, o armazenamento: um Gotek com FlashFloppy [22] e, no A600 ou no A1200, um cartão CompactFlash no IDE interno [24]. No A500, a ACA500plus junta dois leitores de CF, memória e vários Kickstarts numa só caixa [27]. É a mudança que mais se sente no dia a dia.
A seguir, o vídeo. Se não tens um monitor que aceite o sinal original, um RGBtoHDMI [32], um Indivision [35] [37] ou um OSSC externo [38] resolvem o problema de formas diferentes. Só depois disto a memória e, por fim, a aceleradora, se ainda te fizer falta.
Esta ordem não é lei, mas evita um erro comum: gastar numa aceleradora rápida e continuar a carregar jogos de disquetes que já não leem, num televisor que mostra a imagem a tremer.
Energia e calor
A fonte de alimentação original é o ponto fraco. Segundo a Individual Computers, as fontes convencionais não compensam a queda de tensão no cabo e acabam por dar tensão a mais a uma máquina de série, ou a menos a uma máquina muito expandida, o que pode causar avarias ou mesmo danos [51]. A CA-PSU, feita para o A500, o A600 e o A1200, mantém a tensão estável e tem proteção contra sobretensão [51].
Por segurança: nunca abras uma fonte de alimentação. O lado de 230 V pode dar um choque perigoso mesmo desligado da tomada. Se a tua fonte original aquece demais, cheira a queimado ou dá tensões estranhas, substitui-a por uma fonte nova e fechada, ou trá-la à loja para a vermos.
Cada placa que acrescentas puxa corrente da mesma fonte. Antes de montar uma aceleradora, um Gotek e um adaptador de vídeo ao mesmo tempo, confirma que a fonte aguenta o conjunto. Algumas aceleradoras até permitem baixar a velocidade para gastar menos: a ACA1233n traz um programa que ajusta o relógio ao que a aplicação precisa [13].
O calor também conta, sobretudo no A1200, onde a aceleradora fica fechada debaixo do teclado. O guia da PiStorm32-lite manda aplicar uma almofada térmica no dissipador [3] e isolar com fita os pinos do Raspberry Pi, que de outro modo podem tocar no teclado ou na chapa metálica e queimar o Pi [2] [3].
Compatibilidade
Mais rápido não quer dizer melhor. Grande parte dos jogos do Amiga foi escrita para um A500 com Kickstart 1.2 ou 1.3, e alguns não funcionam com versões mais recentes [40]. Outros comportam-se mal num processador mais rápido do que aquele para que foram feitos.
O WHDLoad, de Bert Jahn, instala jogos e demos de disquete no disco rígido e resolve muitos destes casos: a própria documentação sugere a opção NoCache quando o sistema é rápido demais [52]. Mesmo assim, há títulos que só correm bem na máquina de série.
Por isso as melhores aceleradoras deixam voltar atrás. A ACA1233n desliga o 68030 e devolve o controlo ao processador do A1200 [13], a ACA1234 fica em modo invisível até ao próximo arranque [14] e a ACA500plus deixa escolher a velocidade do 68000, com 14 MHz como valor seguro [27].
As aceleradoras que emulam o processador, como a PiStorm e a Vampire, merecem uma nota à parte. O processador deixa de ser um chip da Motorola: na PiStorm é um programa a correr num Raspberry Pi [1] [4], na Vampire é um núcleo 68080 dentro de uma FPGA [9]. São muito rápidas, mas a compatibilidade depende da qualidade da emulação e não do silício original, e o próprio projeto PiStorm avisa que parte do barramento ainda não é tratada por completo [1].
Na loja
Na RetroDreams instalamos estas modificações. Antes de mexer, dizemos-te o que é reversível e o que não é, para decidires com tudo em cima da mesa.
Se uma modificação não fizer sentido para o que queres do teu Amiga, também to dizemos. Às vezes a melhor melhoria é pôr a máquina original a funcionar como deve ser.
Para um orçamento, usa o formulário de reparações e indica o modelo e a modificação que te interessa.
Nunca abras uma fonte de alimentação: o lado de 230 V pode matar, mesmo desligado da tomada. Uma fonte velha troca-se por uma nova, fechada.
As modificações
Escolhe a máquina e ficam só as que lhe servem.
Armazenamento
Disquetes virtuais numa pen USB, cartões CompactFlash no lugar do disco IDE e cartões SD a fazer de disco SCSI. Sem peças móveis e com cópias de segurança fáceis de fazer num computador moderno.
Gotek + FlashFloppy
- Instalação: Abrir e encaixar
- Reversível
- Projeto aberto

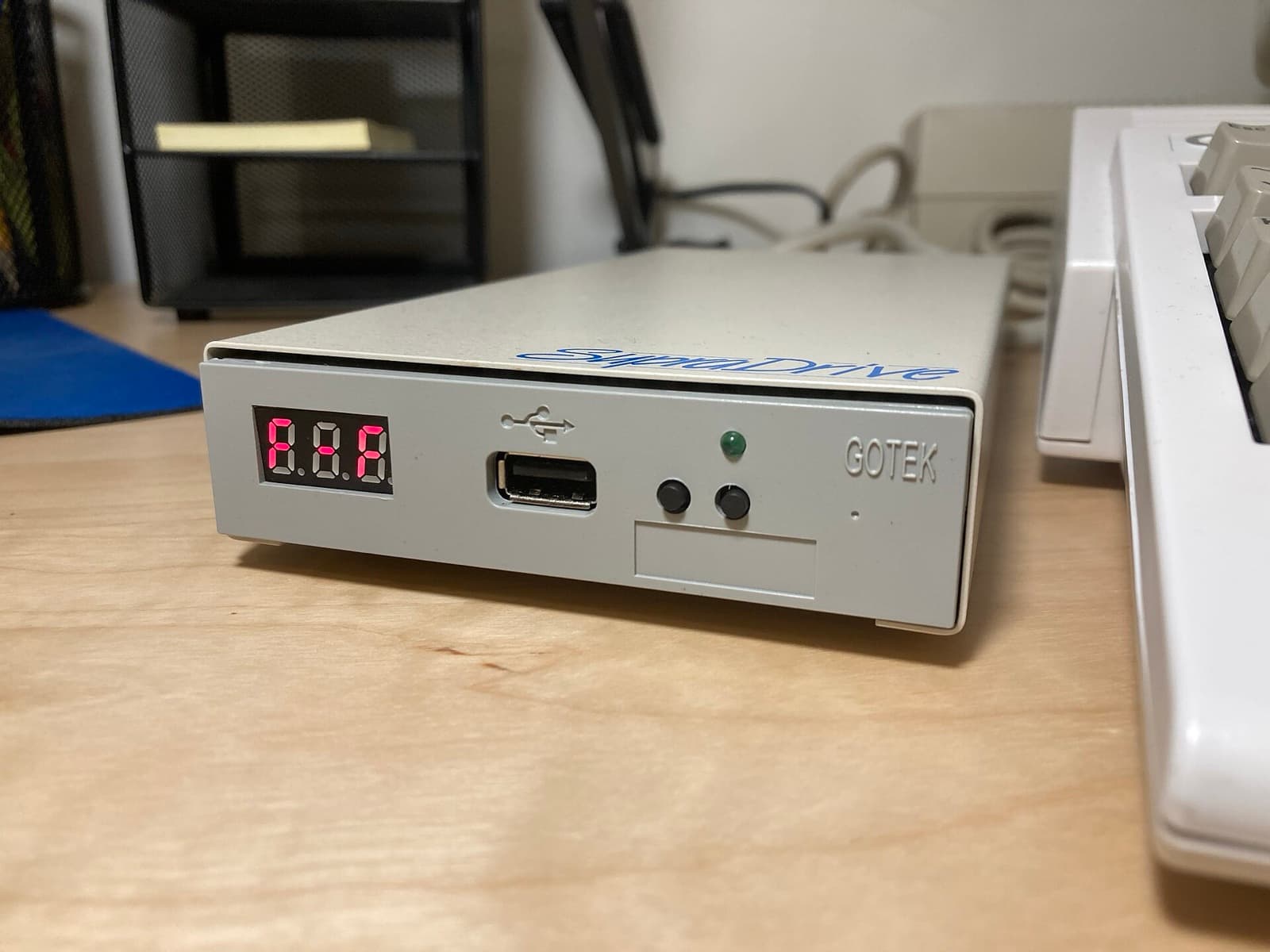

O Gotek é um emulador de unidade de disquetes que lê imagens de uma pen USB; com o firmware aberto FlashFloppy, de Keir Fraser, lê e escreve imagens ADF e HFE, entre outras [22]. Para substituir a unidade interna (DF0) basta, normalmente, um jumper em S0 [23].
Cuidado As imagens de alta densidade (1760 KB) podem precisar da opção interface = amiga no ficheiro FF.CFG [23].
Máquinas: Amiga 1000, Amiga 500, Amiga 500 Plus, Amiga 600, Amiga 1200, Amiga 2000, Amiga 3000, Amiga 4000
Página oficial ↗Foto: Jcassara86 · CC BY-SA 4.0 · Wikimedia Commons
Cartão CompactFlash no IDE de 44 pinos
- Instalação: Abrir e encaixar
- Reversível

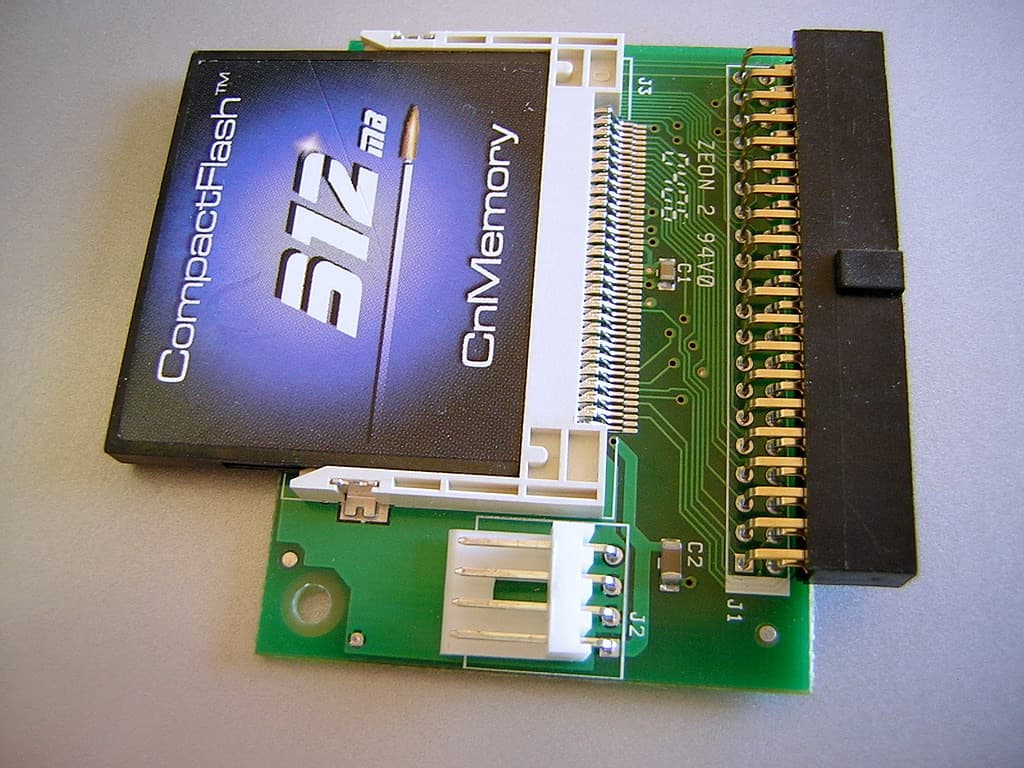

O A600 e o A1200 têm um conector IDE de 44 pinos onde entra um adaptador para cartões CompactFlash [24]. Fica um disco sem peças móveis [25]. A Individual Computers vende um adaptador com todos os sinais protegidos que, segundo o fabricante, aceita qualquer cartão CF [24].
Cuidado O adaptador não acelera o IDE [24]. Com o Kickstart 3.1, partições abaixo dos 2 GB e MaxTransfer em 0x1FE00 evitam problemas [25]; o AmigaOS 3.2 já suporta discos com mais de 4 GB [39].
Máquinas: Amiga 600, Amiga 1200
Página oficial ↗Foto: MOS6502 · Public domain · Wikimedia Commons

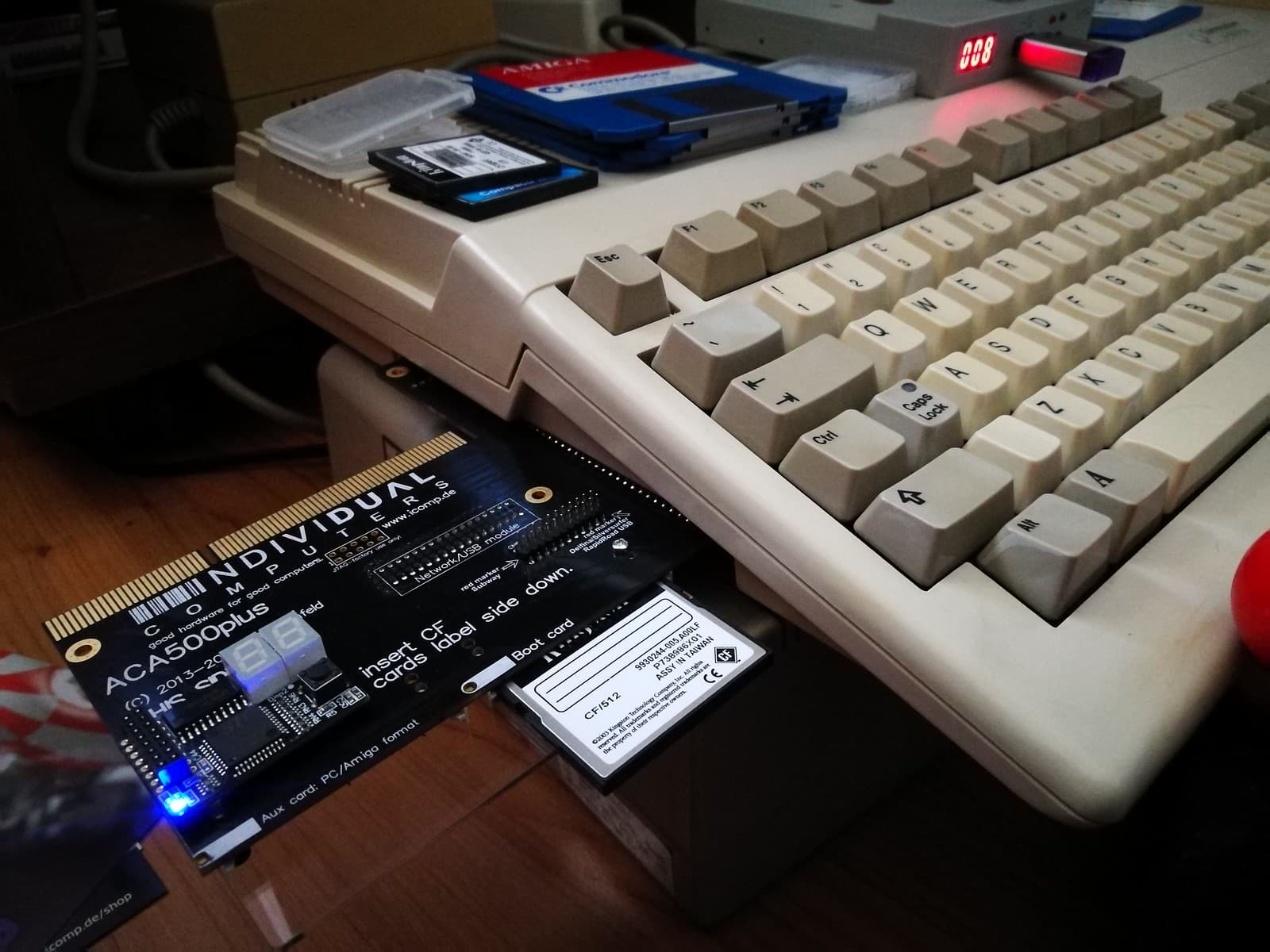

ACA500plus
- Instalação: Encaixa
- Reversível
Uma caixa que se liga à porta de expansão lateral do A500, sem abrir o computador [26] [27]. Traz um 68EC000 mais rápido, 8 MB de memória, dois leitores de CF, um congelador compatível com o Action Replay e vários Kickstarts à escolha no arranque, incluindo o 1.3 e o 3.1 [27]. Aceita ainda aceleradoras do A1200, como a ACA1233n [27].
Cuidado Segundo o fabricante, 14 MHz é a velocidade segura e garantida; de 21 MHz para cima é um bónus, fora do suporte [27].
Máquinas: Amiga 500
Página oficial ↗Foto: Decio "desmodex" · CC BY-SA 2.0 · Flickr
BlueSCSI / ZuluSCSI
- Instalação: Abrir e encaixar
- Reversível
- Projeto aberto

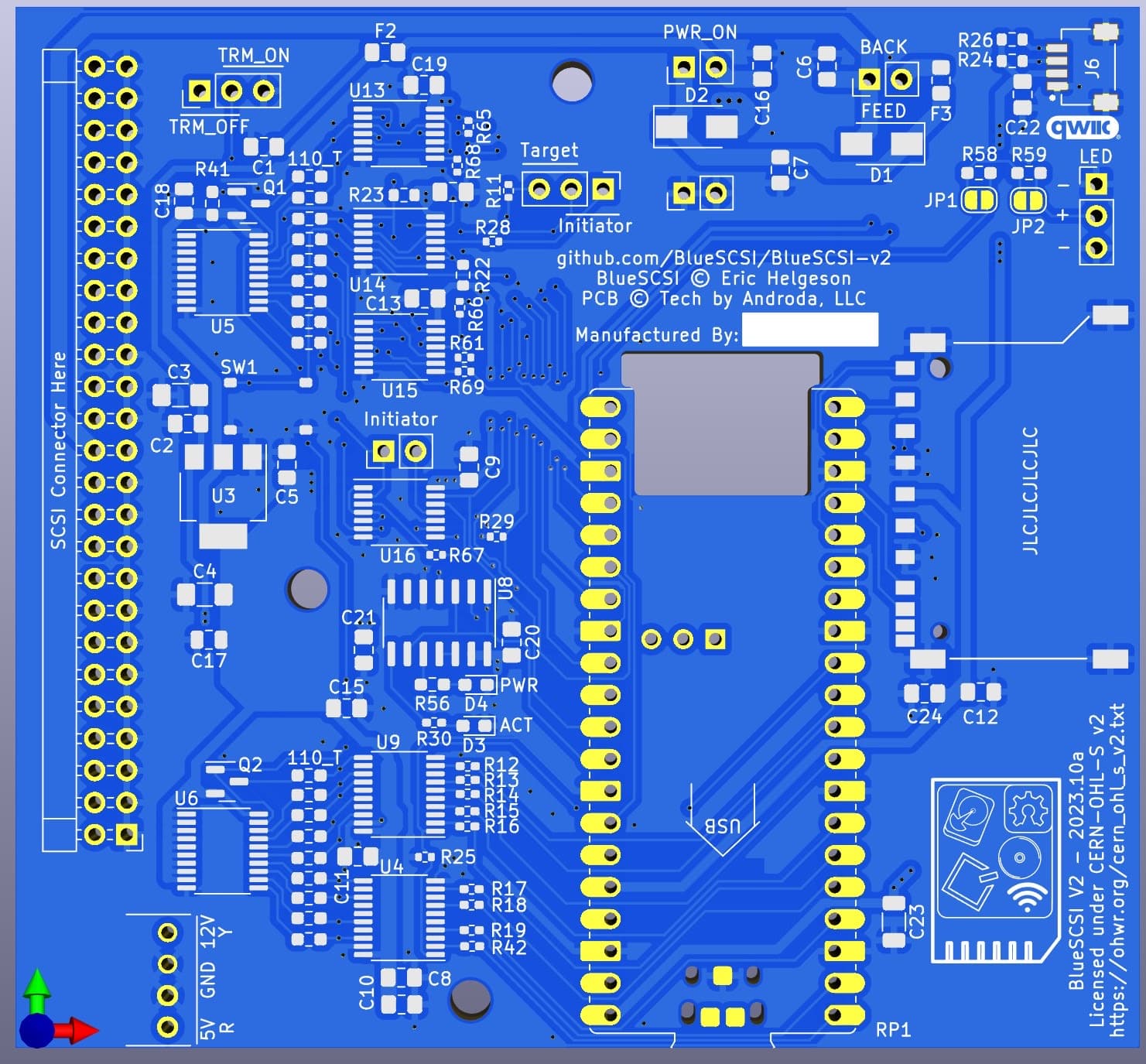

Emuladores de discos SCSI com cartão SD. O BlueSCSI v2 é hardware aberto, baseado no Raspberry Pi Pico, com firmware GPL-3.0 [28]; o ZuluSCSI, da Rabbit Hole Computing, também tem firmware GPLv3 [31]. Funcionam com o SCSI da placa-mãe do A3000, com a A590 e a A2091, com o GVP HD8 e com a placa SCSI do CDTV [29]. O BlueSCSI v2 com Pico W dá até rede sem fios, emulando um adaptador DaynaPORT com um controlador de RobSmithDev [30] [29].
Cuidado Algumas controladoras precisam de acertos no ficheiro de configuração, como EnableSCSI2=0 na A590 e no A3000 [29]. No A4000 com A4091, o DMA tem de ficar limitado aos primeiros 128 MB de memória [29].
Máquinas: Amiga 500, Amiga 2000, Amiga 3000, Amiga 4000, Amiga CDTV
Página oficial ↗Foto: BlueSCSI · CERN-OHL-S 2.0 · GitHub
Vídeo
Muitos ecrãs modernos não aceitam o sinal de vídeo original do Amiga. Estas soluções convertem-no para VGA ou HDMI, umas por dentro, lendo os chips, outras por fora, a partir do sinal RGB.
RGBtoHDMI
- Instalação: Abrir e encaixar
- Reversível
- Projeto aberto
Um Raspberry Pi Zero com uma pequena placa com CPLD, de firmware aberto (GPL-3.0), que amostra o vídeo digital dos computadores antigos e o converte para HDMI [32]. No Amiga, um adaptador entre o chip Denise e o seu soquete dá uma imagem perfeita, píxel a píxel [33]; há placas prontas para o A500, o A1000 e o A2000, este pela ranhura de vídeo [34].
Cuidado Só serve para os Amiga com vídeo de 12 bits, não para o AGA [33]. No A600 o Denise tem outro formato e precisa de um adaptador próprio, e a versão interna obriga a arranjar saída para a ficha HDMI na caixa [33].
Máquinas: Amiga 1000, Amiga 500, Amiga 500 Plus, Amiga 600, Amiga 2000
Página oficial ↗
Indivision ECS
- Instalação: Abrir e encaixar
- Reversível

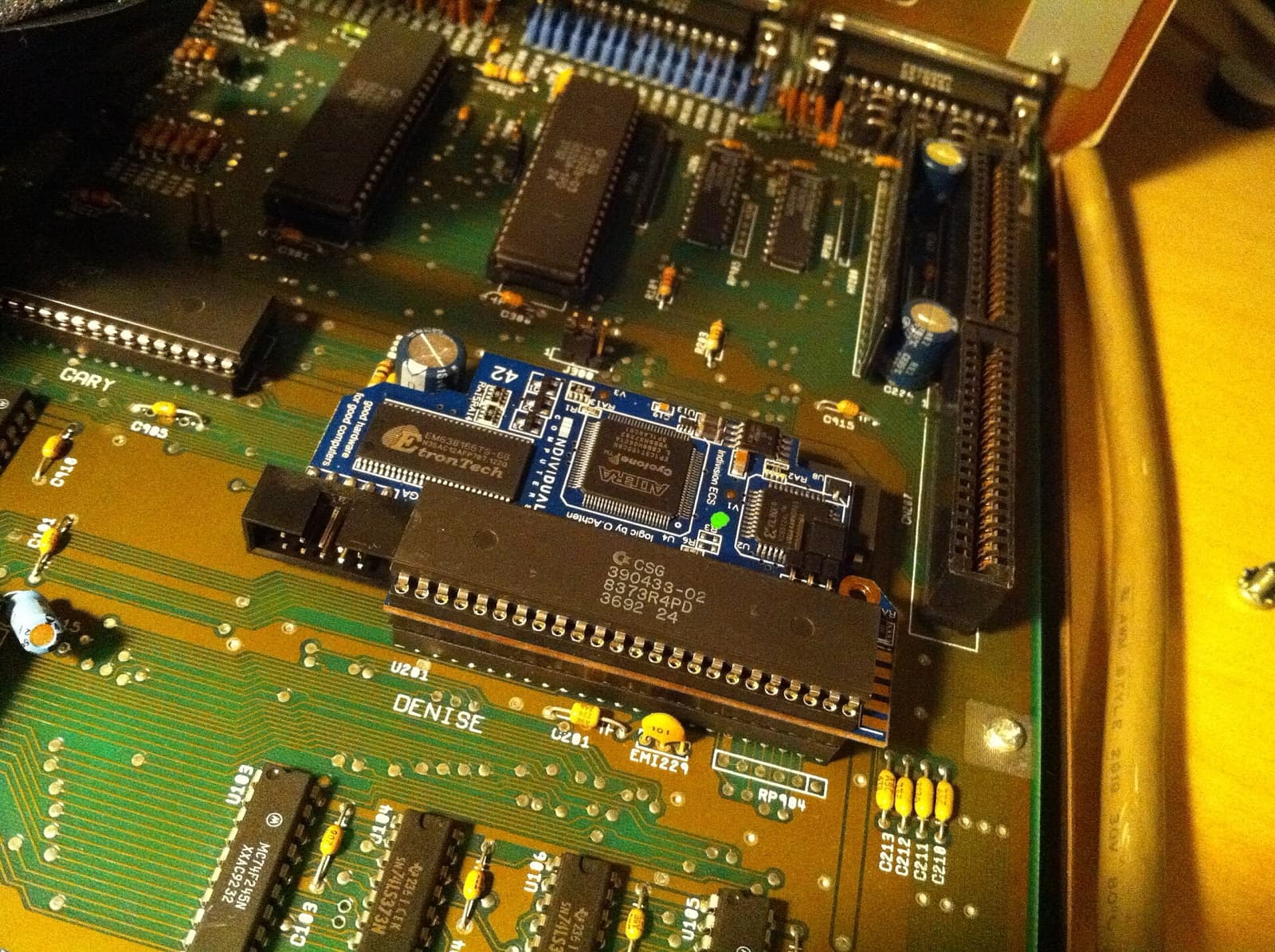

O flicker fixer da Individual Computers para os Amiga OCS e ECS com Denise em soquete [35]. Converte todos os modos de ecrã para 60 Hz ou mais, mostra o modo Super-Hires em resolução completa e pode imitar as linhas de varrimento de um monitor antigo [35]. A V4 junta configuração ao vivo e leitura dos dados do monitor (EDID), como a versão AGA [36].
Cuidado A saída da V3 é VGA [35]. No A1000 precisa de um adaptador à parte [35]. A foto mostra uma versão anterior, instalada num A2000.
Máquinas: Amiga 1000, Amiga 500, Amiga 500 Plus, Amiga 600, Amiga 2000, Amiga 3000, Amiga CDTV
Página oficial ↗Foto: Blake Patterson · CC BY 2.0 · Wikimedia CommonsIndivision AGA MK3
- Instalação: Abrir e encaixar
- Reversível
A versão para o A1200: encaixa por cima do chip Lisa e prende-se a um CIA para receber o teclado [37]. Tem saída VGA e digital, sincroniza com o V-Sync do Amiga para evitar cortes na imagem e permite ajustar a imagem com uma combinação de teclas, sem sair do jogo [37]. Dá também resoluções como 1280x1024 no Workbench sem placa gráfica [37].
Cuidado No A4000T também funciona, mas é preciso trocar antes um componente da placa-mãe [37].
Máquinas: Amiga 1200
Página oficial ↗
OSSC (Open Source Scan Converter)
- Instalação: Encaixa
- Reversível
- Projeto aberto

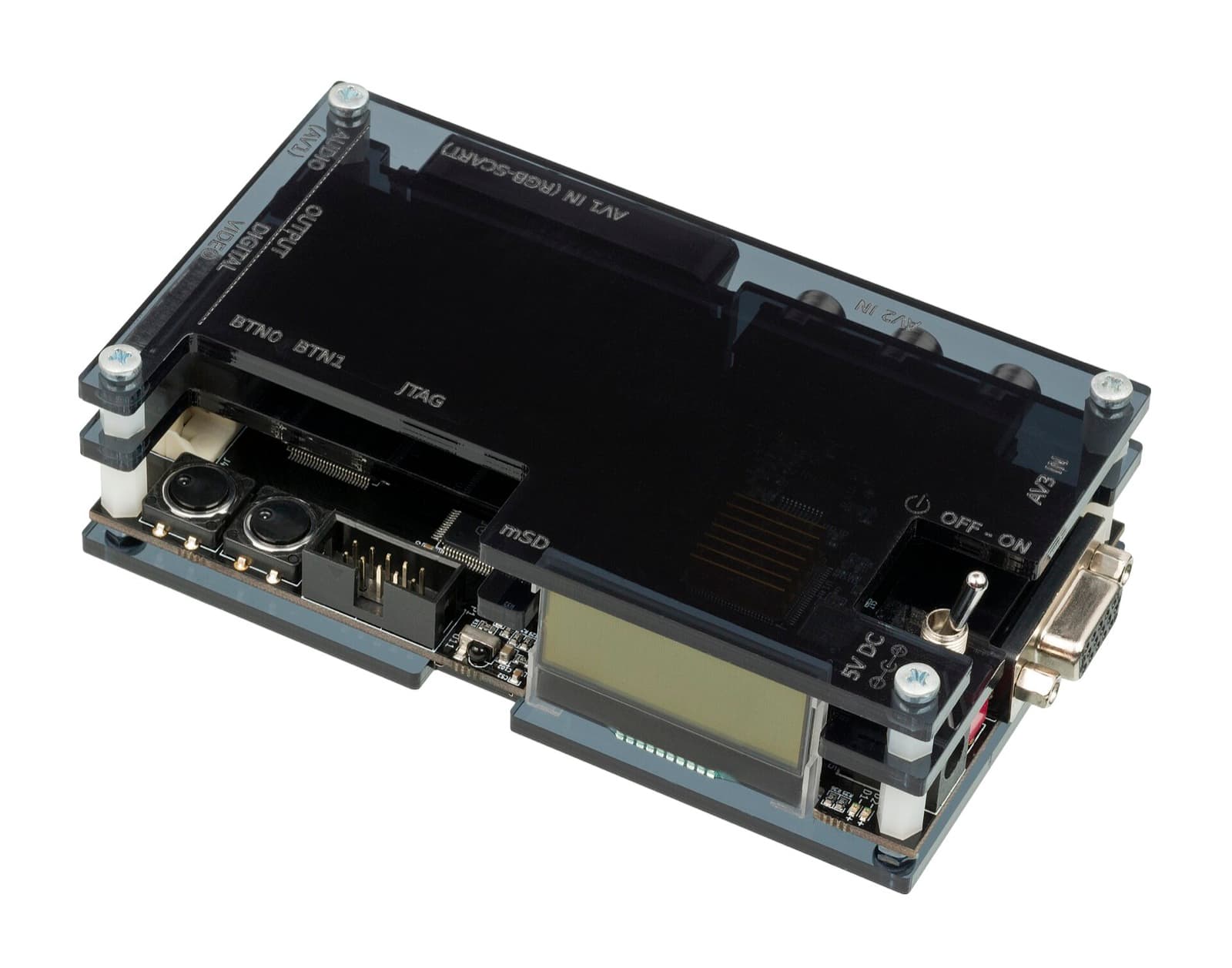

Um conversor externo, aberto (GPL-3.0) e de baixa latência, feito para ligar consolas e computadores antigos a ecrãs modernos [38]. Aceita RGB por SCART, vídeo componente e VGA [38]. Não se mexe no Amiga: é só um cabo.
Máquinas: Amiga 1000, Amiga 500, Amiga 500 Plus, Amiga 600, Amiga 1200, Amiga 2000, Amiga 3000, Amiga 4000, Amiga CDTV
Página oficial ↗Foto: Evan-Amos · Public domain · Wikimedia Commons
Memória
A chip RAM é a memória que os chips gráficos e de som conseguem usar, e o máximo depende da versão do Agnus [17]. A fast RAM só o processador a vê, e hoje vem quase sempre com as aceleradoras.

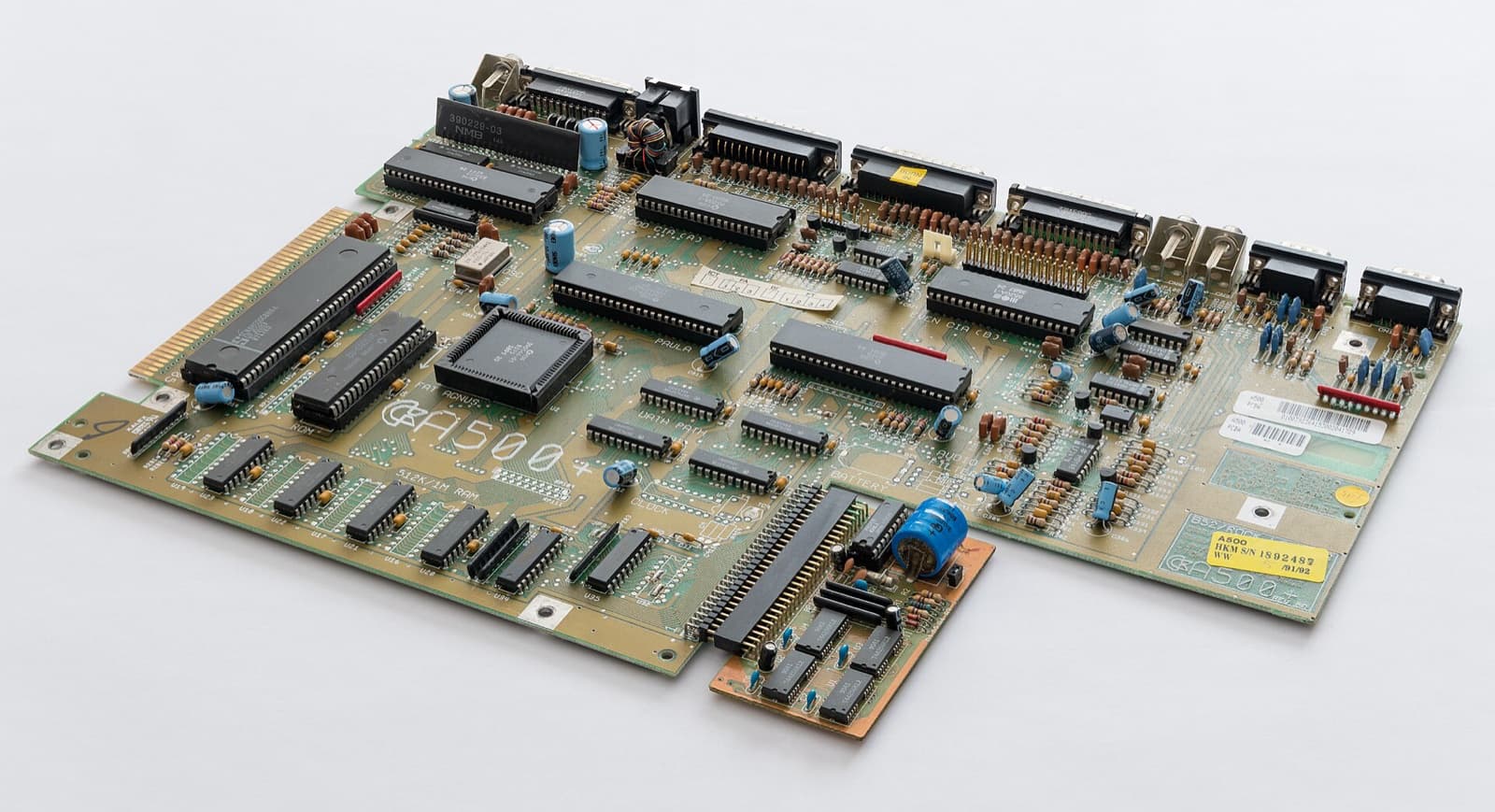

1 MB (ou 2 MB) de chip RAM no A500
- Instalação: Bancada
- Deixa marca
Num A500 revisão 6A com o Agnus 8372A, a memória do alçapão pode passar a chip RAM, somando 1 MB [18]. Obriga a cortar uma pista entre dois contactos do jumper JP2 e a soldar os outros dois [18]. Na revisão 8A, com o Agnus 8375, é possível chegar aos 2 MB, soldando os chips de memória em falta e juntando mais memória por cima [19].
Cuidado Envolve cortar pistas e soldar na placa-mãe: não é reversível sem deixar marca. Confirma antes a revisão da placa e a versão do Agnus [17] [18].
Máquinas: Amiga 500
Página oficial ↗Foto: Granada · CC BY-SA 4.0 · Wikimedia Commons
Minimal A501
- Instalação: Encaixa
- Reversível
- Projeto aberto

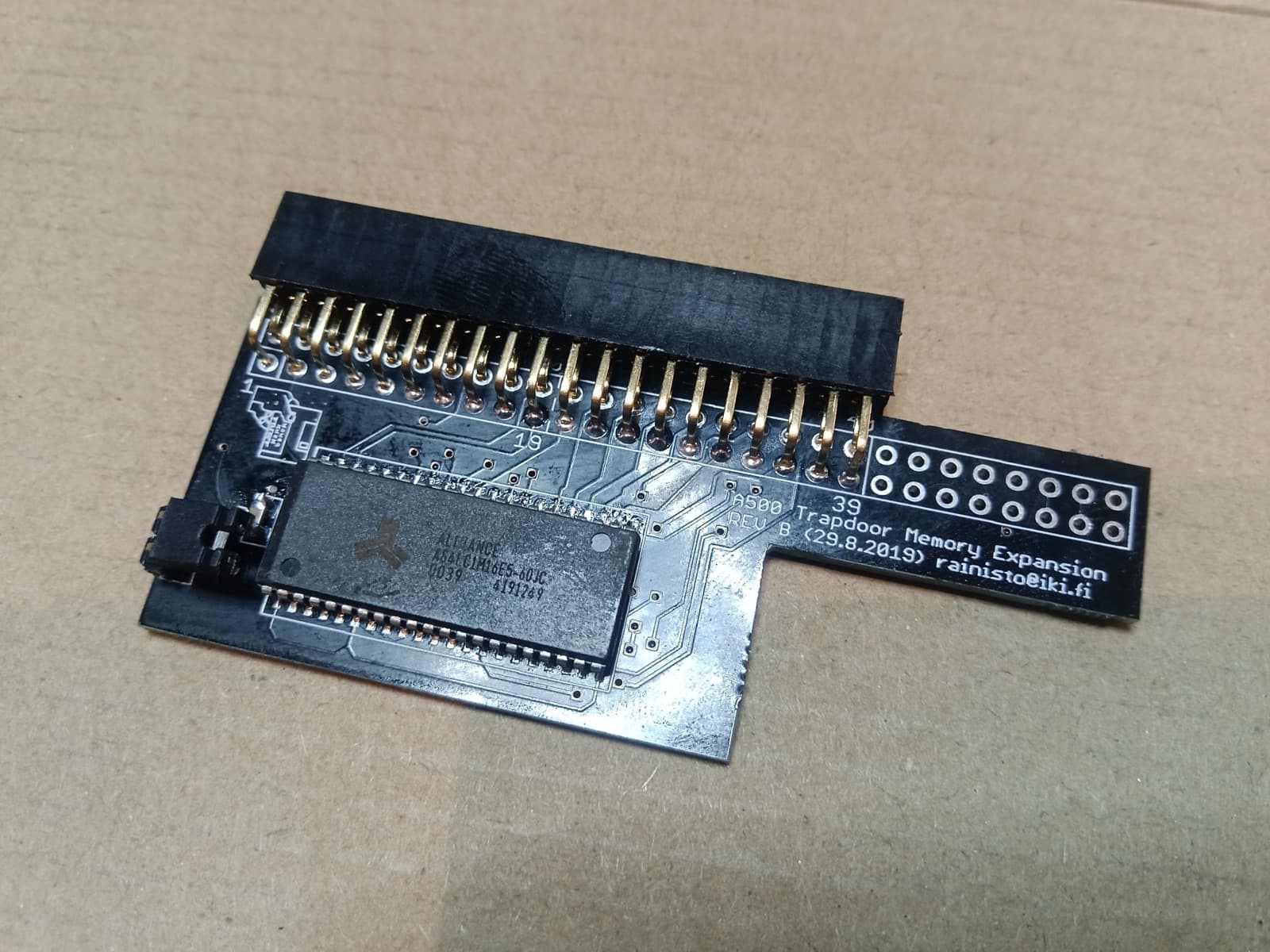

Uma expansão de 512 KB para o alçapão do A500, no espírito da A501 da Commodore, desenhada para ser barata e publicada com licença MIT [20]. É a primeira expansão que qualquer A500 deve ter, e a base da modificação de 1 MB de chip RAM [18].
Máquinas: Amiga 500
Página oficial ↗Foto: Jonni Rainisto · MIT (repositório) · GitHub
OpenAmiga600RamExpansion
- Instalação: Encaixa
- Reversível
- Projeto aberto

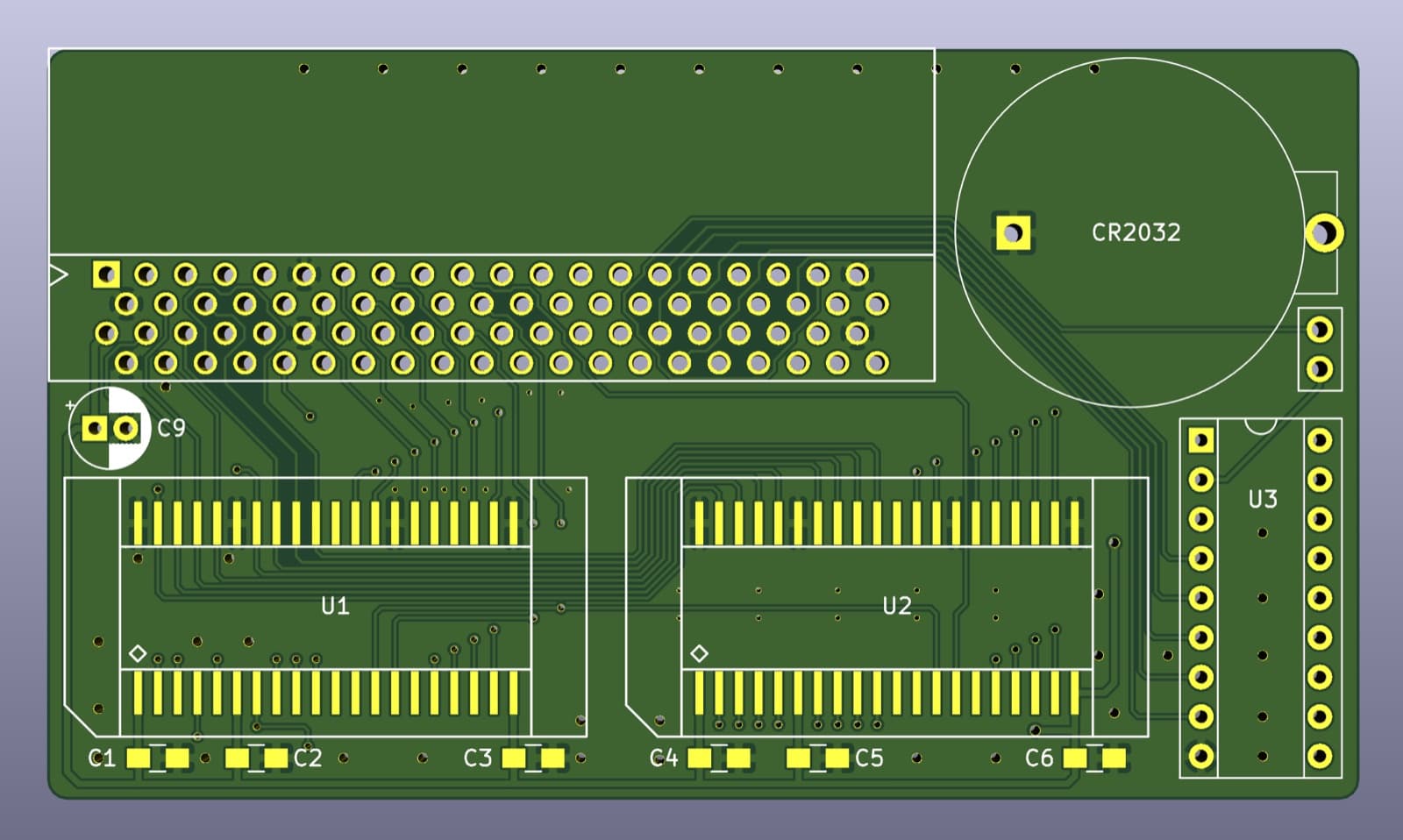

Expansão aberta (CERN OHL 1.2) que acrescenta 1 MB de chip RAM ao A600, até aos 2 MB, com relógio opcional [21]. Encaixa no alçapão por baixo do computador [21].
Cuidado O relógio usa uma pilha CR2032; o autor recomenda tirar as pilhas das máquinas que não uses [21].
Máquinas: Amiga 600
Página oficial ↗Foto: SukkoPera · CERN-OHL 1.2 · GitHub
Aceleradoras
Placas que substituem ou complementam o processador: umas com 68030 ou 68060 verdadeiros, outras com o 68k emulado num Raspberry Pi ou numa FPGA. Quase todas trazem também fast RAM.
PiStorm
- Instalação: Abrir e encaixar
- Reversível
- Projeto aberto
Uma placa que entra no soquete do 68000 e leva um Raspberry Pi, que passa a fazer de processador [1]. Funciona no A500, A500+, A1000 e A2000, e o Pi indicado é o 3A+ (o Zero 2 também serve) [1]. Além da CPU, dá fast RAM, discos em ficheiro (PiSCSI) e uma placa gráfica RTG [1]; segundo o projeto, o desempenho anda pelo de um 68030 a 100–125 MHz [1].
Cuidado O próprio projeto avisa que algumas linhas do barramento ainda não são tratadas como num 68000 real, o que limita a compatibilidade para lá do A500 e do A2000; no CDTV o suporte é parcial [1].
Máquinas: Amiga 500, Amiga 500 Plus, Amiga 1000, Amiga 2000
Página oficial ↗

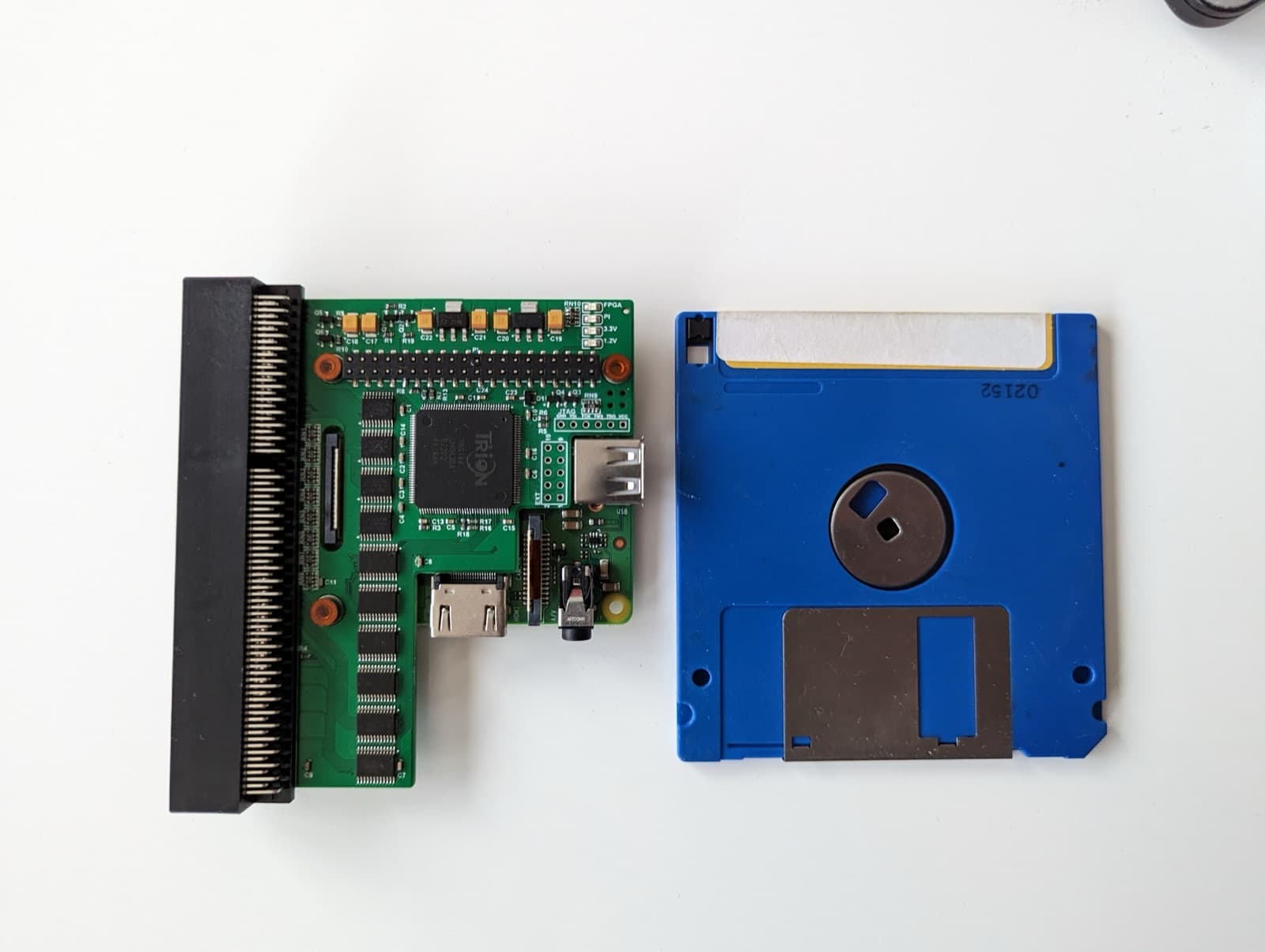

PiStorm32-lite
- Instalação: Encaixa
- Reversível
- Projeto aberto
A versão da PiStorm para o A1200: um projeto aberto de Claude Schwarz, com licença MIT, que usa um Raspberry Pi 3A, 3B, 4B, Zero 2 ou CM4 [2]. Corre com o Emu68 e o guia recomenda um Pi com 2 GB, porque o AmigaOS não usa mais de 2 GB de fast RAM [3].
Cuidado Isola com duas ou três camadas de fita os pinos do Pi do lado do teclado; sem isso, podes queimar o Pi [2]. O guia manda também aplicar uma almofada térmica no dissipador [3].
Máquinas: Amiga 1200
Página oficial ↗Foto: Claude Schwarz (captain-amygdala) · MIT (repositório) · GitHubEmu68
- Instalação: Encaixa
- Reversível
- Projeto aberto
Um emulador de 68k de Michal Schulz que arranca diretamente no Raspberry Pi, sem Linux, e traduz as instruções do 68k para ARM [4]. É aberto (MPL-2.0) e funciona na PiStorm e na PiStorm32-lite [4] [3]. As Emu68-tools acrescentam controladores como o VideoCore.card, para gráficos, e o WiFiPi.device, para rede sem fios [5].
Máquinas: Amiga 500, Amiga 500 Plus, Amiga 1000, Amiga 2000, Amiga 1200
Página oficial ↗Vampire V4 (Firebird, Icedrake, Manticore)
- Instalação: Abrir e encaixar
- Reversível
Aceleradoras da Apollo Team com o 68080, um núcleo compatível com o 68k programado numa FPGA, não um chip da Motorola [9]. Há três modelos: Firebird para o A500, A1000 e A2000 [6], Icedrake para o alçapão do A1200 [7] e Manticore para o A600 [8]. Trazem 512 MB ou 1 GB de memória, o chipset SuperAGA, saída digital de vídeo e áudio e flicker fixer incorporado [6] [7]. Segundo o fabricante, o 68080 chega aos 175 MIPS [9].
Cuidado É um projeto fechado. Os modelos V2 já não estão à venda na loja da Apollo [9]. A Apollo vende também a V4 Standalone, que não é uma modificação mas um computador completo [10].
Máquinas: Amiga 500, Amiga 1000, Amiga 2000, Amiga 600, Amiga 1200
Página oficial ↗Warp 1260 / Warp 560
- Instalação: Abrir e encaixar
- Reversível
Aceleradoras da CS-Lab com um 68060 verdadeiro: a Warp 1260 para o alçapão do A1200 [11] e a Warp 560 para o A500 [12]. Trazem 256 MB de memória, placa gráfica RTG compatível com Picasso96, USB, leitor microSD e IDE rápido para CF [11] [12]. A 1260 junta ainda áudio de 16 bits, Wi-Fi e espaço para quatro Kickstarts [11].
Cuidado O 68060 não vem incluído: tens de o arranjar tu e, na versão sem soquete, enviá-lo à CS-Lab [11] [12].
Máquinas: Amiga 500, Amiga 1200
Página oficial ↗ACA1233n / ACA1234
- Instalação: Encaixa
- Reversível
Aceleradoras com 68030 da Individual Computers para o alçapão do A1200, com 128 MB de memória que se configura sozinha [13]. Não desligam o slot PCMCIA e podem desligar o 68030 para devolver o A1200 ao estado de série, para o software que não gosta de aceleração [13]. A ACA1234 junta leitor de CF próprio e acelerador do IDE interno, e a velocidade (25 a 50 MHz) desbloqueia-se por licença [14].
Cuidado Algumas placas-mãe do A1200 saíram de fábrica com componentes de temporização errados e precisam de ter os condensadores E123C e E125C retirados para trabalhar bem com aceleradoras [13].
Máquinas: Amiga 1200
Página oficial ↗Terrible Fire TF536 / TF1230
- Instalação: Abrir e encaixar
- Reversível
Aceleradoras de Stephen J. Leary com os esquemas e o firmware publicados. A TF536 põe um 68030 no soquete do 68000 do A500 ou do CDTV, com até 128 MB de memória e IDE [15]; a TF1230 é a versão para o A1200, com o 68030 a 50 MHz e IDE para cartões CF [16].
Cuidado A licença (CC BY-ND) permite construir e vender, com crédito, mas não distribuir versões alteradas [15] [16]. O autor pede que se façam as correções de temporização do A1200 antes de usar a TF1230, e recomenda comprar a placa já montada [16].
Máquinas: Amiga 500, Amiga CDTV, Amiga 1200
Página oficial ↗
Kickstart
O Kickstart é o firmware de arranque do Amiga, gravado em ROM [40]. Trocá-lo dá um sistema mais recente ou, no caso do DiagROM, uma ferramenta de diagnóstico.
AmigaOS 3.2 / Kickstart 3.2
- Instalação: Abrir e encaixar
- Reversível
O AmigaOS 3.2, da Hyperion Entertainment, vem numa imagem de CD com as imagens de ROM do Kickstart e os discos de instalação para todos os modelos [39]. Traz mais de cem novidades, suporta discos com mais de 4 GB e continua a correr num 68000 [39].
Cuidado É um produto comercial: compra-se. Para usar o Kickstart numa máquina real, a imagem tem de estar gravada num chip de ROM ou ser carregada por uma placa com MapROM, como as ACA [13]. Alguns jogos antigos não gostam de Kickstarts recentes [40].
Máquinas: Amiga 1000, Amiga 500, Amiga 2000, Amiga 3000, Amiga CDTV, Amiga 500 Plus, Amiga 600, Amiga 1200, Amiga 4000, Amiga CD32
Página oficial ↗DiagROM
- Instalação: Abrir e encaixar
- Reversível
Uma ROM de diagnóstico de John "Chucky" Hertell, gravada numa EPROM 27C400 ou 27C800 no lugar do Kickstart [41]. Testa a memória, a unidade de disquetes, os CIA, as interrupções e o relógio, e manda os resultados também pela porta série, a 9600 bps [41] [42]. É gratuita [41].
Cuidado O código é público só para leitura: podes usá-lo e até vender ROMs gravadas, mas não distribuir versões alteradas [42] [41].
Máquinas: Amiga 500, Amiga 500 Plus, Amiga 600, Amiga 1200, Amiga 2000, Amiga 3000, Amiga 4000
Página oficial ↗
Entrada
Adaptadores para ligar ratos e comandos USB às portas originais do Amiga, sem mexer por dentro da máquina.
mouSTer
- Instalação: Encaixa
- Reversível
Adaptador da Retrohax que liga ratos e comandos USB às portas do Amiga, incluindo ratos sem fios com recetor USB e comandos Sony e Xbox [43]. Funciona do A500 ao A4000 e emula também o comando do CD32 [43]. O firmware atualiza-se com uma pen USB [43].
Máquinas: Amiga 1000, Amiga 500, Amiga 600, Amiga 1200, Amiga 2000, Amiga 3000, Amiga 4000, Amiga CD32
Página oficial ↗

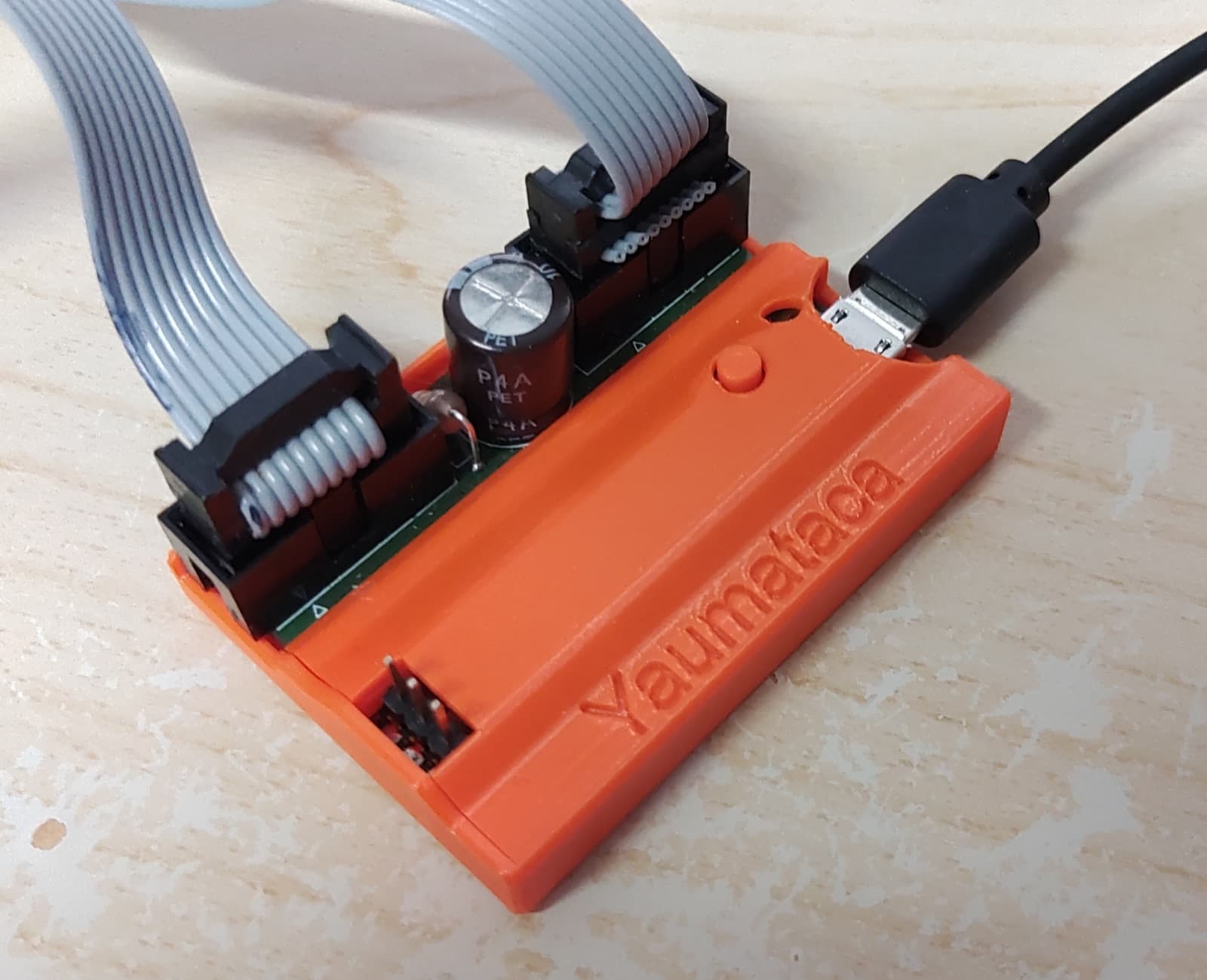

Yaumataca
- Instalação: Encaixa
- Reversível
- Projeto aberto
Adaptador aberto (MIT) de Slamy, feito com um Raspberry Pi Pico, que liga ratos e comandos USB às portas do Amiga [44]. Aceita até dois ratos e dois joysticks ao mesmo tempo e suporta a roda do rato com o controlador WheelBusMouse [44].
Máquinas: Amiga 1000, Amiga 500, Amiga 500 Plus, Amiga 600, Amiga 1200, Amiga 2000, Amiga 3000, Amiga 4000
Página oficial ↗Foto: Andre Zeps (Slamy) · MIT (repositório) · GitHub
Rede e placas Zorro
Rede por PCMCIA, pela porta paralela ou por placa Zorro, e placas modernas que juntam gráficos de alta resolução, rede e USB nos Amiga de caixa grande.
Placa de rede PCMCIA
- Instalação: Encaixa
- Reversível

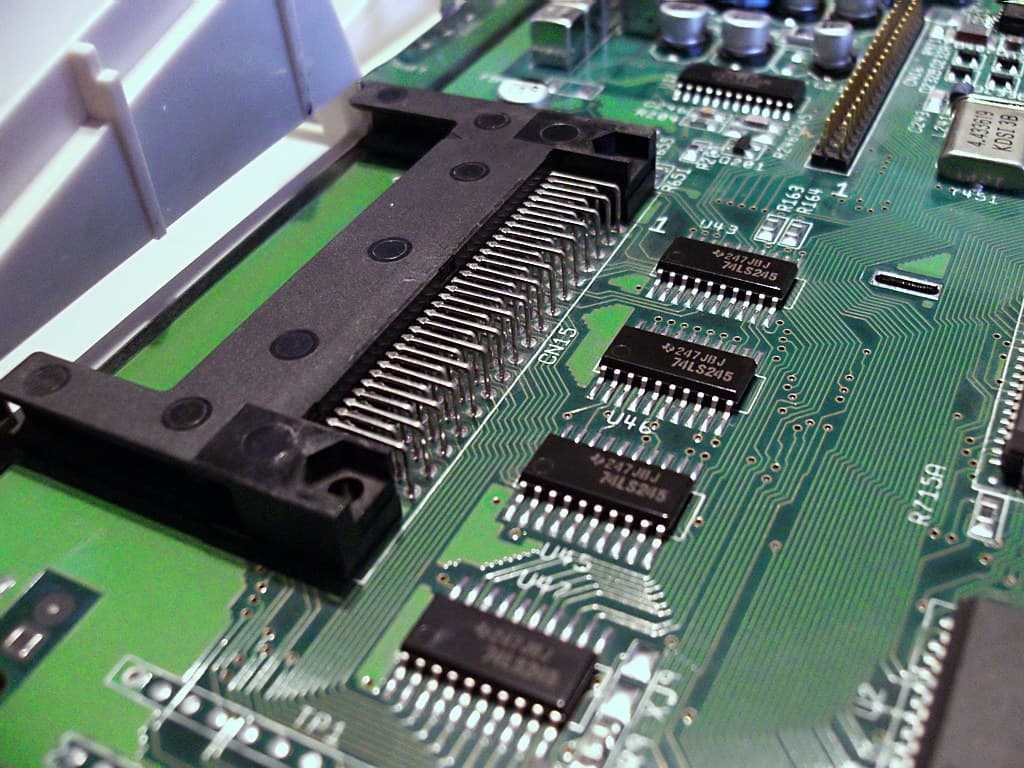

O slot PCMCIA do A600 e do A1200 aceita placas de rede de portátil. O cnet.device, de Rolf Anders, serve para a maioria das placas Ethernet compatíveis NE2000 [45]; o prism2.device, de Neil Cafferkey, para placas sem fios com o chipset Prism II [46].
Cuidado Nem todas as aceleradoras deixam o slot PCMCIA a funcionar: a ACA1233n, por exemplo, garante que não o desativa [13]. Para placas que não respondem, o CardReset força o sinal de reset do slot [47]. As placas Prism II são de 11 Mbps [46].
Máquinas: Amiga 600, Amiga 1200
Página oficial ↗Foto: MOS6502 · Public domain · Wikimedia Commonsplipbox
- Instalação: Encaixa
- Reversível
- Projeto aberto
Um Arduino com Ethernet que se liga à porta paralela do Amiga e leva o tráfego IP para a rede local, com licença GPL-2 [48]. Não precisa de slots de expansão: basta a porta paralela [48].
Máquinas: Amiga 500, Amiga 500 Plus, Amiga 600, Amiga 1200, Amiga 2000, Amiga 3000, Amiga 4000
Página oficial ↗X-Surf-100
- Instalação: Abrir e encaixar
- Reversível
Placa Ethernet de 100 Mbps da Individual Computers para o A2000, o A3000 e o A4000: funciona como Zorro II no A2000 e como Zorro III nos outros dois [49]. Usa um controlador SANA-II [49].
Cuidado Precisa de uma pilha TCP/IP à parte, como a Roadshow ou a AmiTCP [49].
Máquinas: Amiga 2000, Amiga 3000, Amiga 4000
Página oficial ↗MNT ZZ9000
- Instalação: Abrir e encaixar
- Reversível
- Projeto aberto
Placa Zorro da MNT Research com um Xilinx Zynq, que junta FPGA, dois núcleos ARM e 1 GB de memória [50]. Dá gráficos RTG até 1920x1080, Ethernet com controlador SANA-II e USB para discos [50]; a ZZ9000AX, opcional, acrescenta áudio [50]. A MNT publica os controladores, o firmware e os esquemas [50].
Cuidado Funciona em Zorro II e Zorro III; a MNT refere também o A500 [50].
Máquinas: Amiga 2000, Amiga 3000, Amiga 4000
Página oficial ↗
Energia
Fontes novas para substituir as originais, que envelhecem mal e nem sempre aguentam as expansões modernas [51]. Nunca abras o lado de 230 V de uma fonte.
CA-PSU
- Instalação: Encaixa
- Reversível
Fonte da Individual Computers para o A500, o A600 e o A1200, com 5 V a 5 A e 12 V até 4 A [51]. Compensa a queda de tensão no cabo, tem proteção contra sobretensão e espera uns segundos entre desligar e voltar a ligar, para proteger as placas modernas [51].
Cuidado Nunca abras a fonte original: o lado de 230 V é perigoso. Se desconfias dela, troca-a por uma fonte nova e fechada ou trá-la à loja.
Máquinas: Amiga 500, Amiga 600, Amiga 1200
Página oficial ↗
Instalamos por ti
Trazes a máquina e o upgrade, ou pedes-nos conselho antes de comprar. Verificamos a máquina primeiro: pôr uma aceleradora num Amiga com condensadores a verter é dinheiro deitado fora.
- Instalação de um upgrade
- 24,00 €
- Instalação de upgrades (até 3)
- 54,00 €
- Instalação de upgrades (até 5)
- 78,00 €
Fontes
- [1]PiStorm · GitHub (captain-amygdala)
- [2]PiStorm32-lite hardware · GitHub (PiStorm)
- [3]Pistorm32-Lite · wiki.amiga.org
- [4]Emu68 · GitHub (Michal Schulz)
- [5]Emu68-tools · GitHub (Michal Schulz)
- [6]Firebird V4+ accelerator for Amiga 500 · Apollo Computer
- [7]Icedrake V4 · Apollo Computer
- [8]Manticore V4 · Apollo Computer
- [9]Card features: Vampire models · Apollo Computer
- [10]Apollo Standalone V4+ · Apollo Computer
- [11]Warp 1260 Turbo Board · CS-Lab (Amiga Warp)
- [12]Warp 560 Turbo Board (with CPU socket) · CS-Lab (Amiga Warp)
- [13]ACA1233n · Individual Computers (wiki)
- [14]ACA1234 · Individual Computers (wiki)
- [15]TF536 · GitHub (Stephen J. Leary, terriblefire)
- [16]TF1230 · GitHub (Stephen J. Leary, terriblefire)
- [17]Amiga Chip RAM · Wikipédia (en)
- [18]Upgrading my Amiga A500 to 1MB Chip RAM · Lyonsden Blog
- [19]Amiga 500: RAM hax · Retrohax
- [20]Minimal_A501 · GitHub (rainisto)
- [21]OpenAmiga600RamExpansion · GitHub (SukkoPera), 2019
- [22]FlashFloppy · GitHub (Keir Fraser)
- [23]FlashFloppy: Host Platforms · GitHub wiki (Keir Fraser)
- [24]A1200/A600 CF interface · Individual Computers (wiki)
- [25]Fitting a CF card to an Amiga 1200 · Adam Sampson (offog.org)
- [26]ACA500 · Individual Computers (wiki)
- [27]ACA500plus · Individual Computers (wiki)
- [28]BlueSCSI v2 · GitHub (BlueSCSI)
- [29]Compatibility · BlueSCSI Documentation
- [30]WiFi Amiga · BlueSCSI Documentation
- [31]ZuluSCSI · Rabbit Hole Computing
- [32]RGBtoHDMI · GitHub (hoglet67)
- [33]Amiga-Digital-Video · GitHub (Reinhard Grafl, c0pperdragon)
- [34]AmigaRGBtoHDMI · GitHub (LinuxJedi)
- [35]Indivision ECS V3 · Individual Computers (wiki)
- [36]Indivision ECS V4 · Individual Computers (wiki)
- [37]Indivision AGA MK3 · Individual Computers (wiki)
- [38]Open Source Scan Converter (OSSC) · GitHub (marqs85)
- [39]AmigaOS 3.2 · Hyperion Entertainment
- [40]Kickstart (Amiga) · Wikipédia (en)
- [41]Amiga DiagROM · diagrom.com (John "Chucky" Hertell)
- [42]DiagROMV2 · GitHub (ChuckyGang)
- [43]mouSTer · Retrohax
- [44]Yaumataca · GitHub (Slamy)
- [45]cnet.device · Aminet (Rolf Anders), 2007
- [46]prism2.device · Aminet (Neil Cafferkey)
- [47]CardReset · Aminet (Artur Pogoda)
- [48]plipbox · GitHub (Christian Vogelgsang)
- [49]X-Surf-100 · Individual Computers (wiki)
- [50]ZZ9000 resources · MNT Research, 2019
- [51]CA-PSU · Individual Computers (wiki)
- [52]WHDLoad · whdload.de (Bert Jahn)
