ZX Spectrum 48K · Issue 2
A primeira placa de produção do 48K, redesenhada em KiCad a partir de fotografias de uma placa real e com o traçado da Sinclair, para ajudar a reparar Spectrums. O autor aplicou as modificações conhecidas (código máquina, fonte, cor): alguns valores diferem dos de fábrica.
- 190
- 28
- 51
- 896
A carregar a placa…
Arrasta para mover; roda do rato ou dois dedos para o zoom. Toca num pad para seguir o sinal.

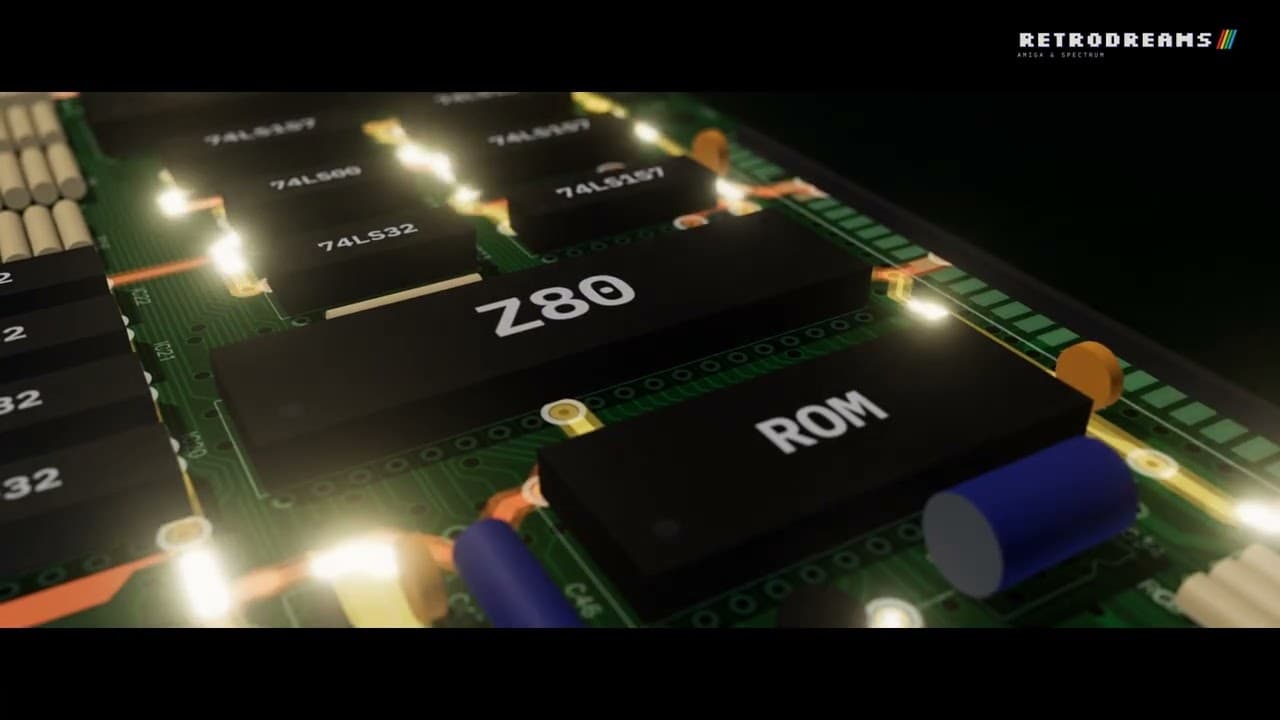

ZX Spectrum 48K Issue 2: the whole board, trace by trace in 3D
O vídeo vem do YouTube (Google) e só carrega quando carregas.
Diagnóstico guiado
Avarias comuns e o que medir, passo a passo. Cada passo acende na placa o sinal ou o chip de que fala.
Ligas e não aparece a mensagem da Sinclair. Começa pelas tensões: no Spectrum, uma tensão em falta pode matar as memórias.
Abrir este guia numa página →- +5VVer na placa →
Os 5 V
Mede à saída do regulador 7805: entre 4,75 e 5,25 V. O regulador aquece muito no Spectrum e isso é normal; se os 5 V estiverem baixos, desliga e procura um curto.
- +12VVer na placa →
Os +12 V
O conversor DC-DC (os dois transístores e a bobina ao lado) faz o +12 V e o −5 V que as memórias 4116 precisam. Mede aqui o +12 V.
- -5VVer na placa →
O −5 V
Se faltar o −5 V com o +12 V presente, as 4116 morrem. Confirma-o sempre, e antes de ligar uma máquina com memórias novas.
- _RESETVer na placa →
O reset
Ao ligar, o _RESET do Z80 sobe passado um instante, enquanto um condensador carrega. Se fica preso em baixo, o Z80 nunca começa.
- _CLKVer na placa →
O relógio
A ULA tira do cristal de 14 MHz o relógio de 3,5 MHz do Z80. Sem relógio nada corre: verifica o cristal e a ULA.
- _M1Ver na placa →
O Z80 a trabalhar
O _M1 pulsa sempre que o Z80 vai buscar uma instrução. Se pulsa, o processador está vivo; se não, volta ao reset e ao relógio.
- IC5 · ROMVer na placa →
A ROM
A ROM tem o BASIC e o arranque. Se o Z80 trabalha mas a mensagem da Sinclair nunca aparece, suspeita da ROM.
Não resolveu?
Reparamos estas placas na nossa bancada, em Loures. O pedido já vai com a placa e a avaria.
Sobre estes dados
De onde vêm
Desenho em KiCad de liveboxandy, com licença CC0 1.0.
Como se calculou
Os nomes dos sinais e as ligações vêm do próprio projeto KiCad, redesenhado a partir de fotografias de uma placa real e do esquema do manual de serviço.
Antes de soldar
Confirma sempre com o multímetro antes de soldar uma ponte. O desenho pode ter erros, e uma placa reparada pode já não ser igual à de fábrica.
